- De quoi est composé ce réseau ?
- Quel est le rôle de chacun des composants?
- Revenons maintenant à l’analyse de notre schéma :

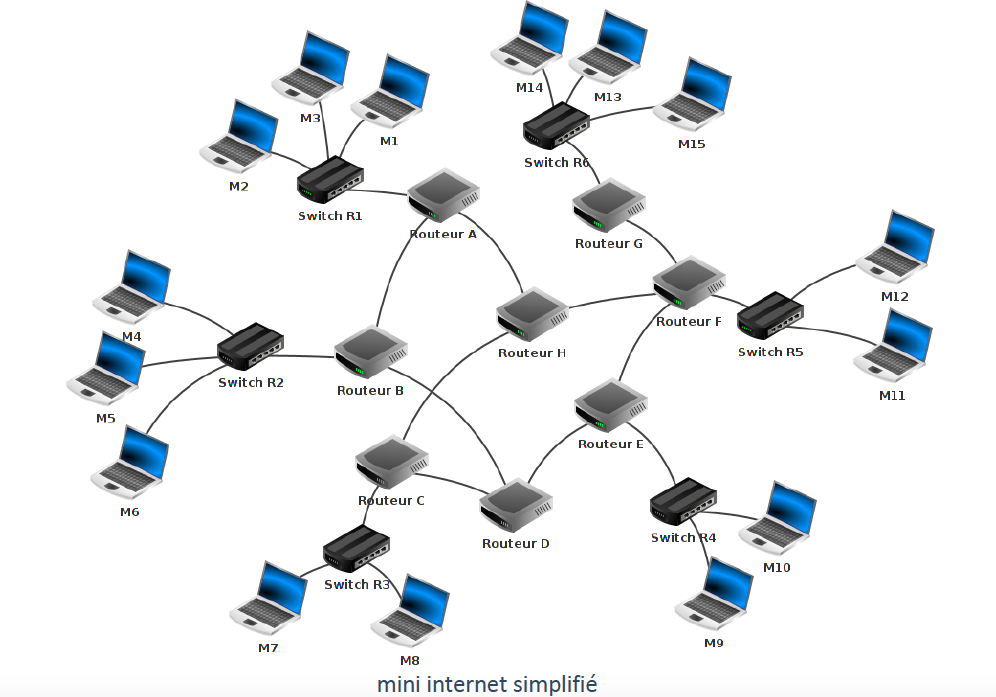

Nous avons 6 réseaux locaux, chaque réseau local possède son propre switch (dans la réalité, un réseau local est souvent composé de plusieurs switchs si le nombre d’ordinateurs appartenant à ce réseau devient important).
Les ordinateurs M1, M2 et M3 appartiennent au réseau local 1. Les ordinateurs M4, M5 et M6 appartiennent au réseau local 2. Nous pouvons synthétiser tout cela comme suit :
- réseau local 1 : M1, M2 et M3
- réseau local 2 : M4, M5 et M6
Complétez la liste ci-dessus avec les réseaux locaux 3, 4, 5 et 6.
- Voici quelques exemples de communications entre 2 ordinateurs. Détailler le(s) trajet(s) possible(s) d’un paquet :
- cas n°1 : M1 veut communiquer avec M3.
- cas n°2 : M1 veut communiquer avec M6.
- cas n°3 : M1 veut communiquer avec M9.
- cas n°4 : M13 veut communiquer avec M9, M4 et M14.
- cas n°5 : M4 veut communiquer avec M14.
On peut se poser la question : comment les switchs ou les routeurs procèdent pour amener les paquets à bon port. Sans entrer dans les détails, car cela dépasse notre objectif, vous devez tout de même savoir qu’ils utilisent les adresses IP des ordinateurs.
Nous avons vu qu’une adresse IP était de la forme a.b.c.d (exemple : 192.168.1.5).
Une partie de l’adresse IP permet d’identifier le réseau auquel appartient la machine et l’autre partie de l’adresse IP permet d’identifier la machine sur ce réseau.
Exemple : Soit un ordinateur M4 ayant pour adresse IP 192.168.2.1 Dans cette adresse IP « 192.168.2 » permet d’identifier le réseau (on dit que la machine M4 appartient au réseau ayant pour adresse 192.168.2.0) et « 1 » permet d’identifier la machine sur le réseau (plus précisément sur le réseau 192.168.2.0). M4, M5 et M6 sont sur le même réseau, l’adresse IP de M5 devra donc commencer par "192.168.2" (adresse IP possible pour M5 : 192.168.2.2). En revanche M7 n’est pas sur le même réseau que M4, M5 et M6, la partie réseau de son adresse IP ne pourra pas être "192.168.2" (IP possible pour M7 : 192.168.3.1).
En analysant la partie réseau des adresses IP des machines souhaitant rentrer en communication, les switchs et les routeurs sont capables d’aiguiller un paquet dans la bonne direction. Imaginons que le switch R2 reçoive un paquet qui est destiné à l’ordinateur M7 (adresse IP de M7 : 192.168.3.1). R2 "constate" que M7 n’est pas sur le même réseau que lui (R2 appartient au réseau d’adresse 192.168.2.0 alors que M7 appartient au réseau d’adresse 192.168.3.0), il envoie donc le paquet vers le routeur B...
-
En partant des exemples ci-dessus, donnez une adresse IP possible pour les ordinateurs suivants : M1, M6 et M8.
